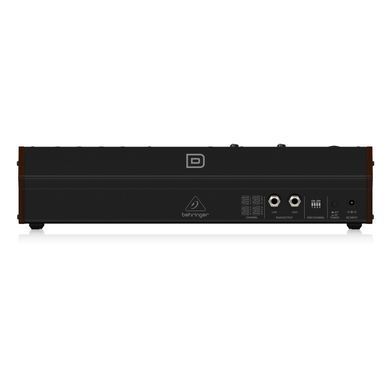

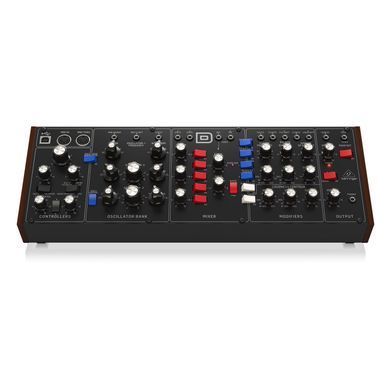

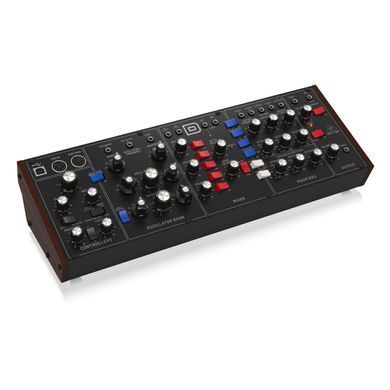

Синтезатор Behringer Model D

Behringer MODEL D — аналоговий монофонічний напівмодульний синтезатор, доступна за ціною данина культовим портативним синтезаторам 1970-х років.

Суто аналоговий сигнальний тракт побудований на VCO, VCF, VCA та драбинчастому (ladder) фільтрі, схемотехніка повторює оригінальну конструкцію "D Type" з підібраними транзисторами та JFET-транзисторами, прецизійними плівковими резисторами точністю 0.1% і конденсаторами з поліфеніленсульфіду. Три генератори VCO дають доступ до п'яти форм хвилі: OSC1 і OSC2 пропонують triangular, triangular/saw, saw, square, wide pulse та narrow pulse, у OSC3 замість triangular/saw використовується reverse saw. Діапазон налаштування охоплює 6 октав: LO, 32', 16', 8', 4', 2'.

Серце звуку, 24 dB Ladder Filter, керується параметрами Cutoff Frequency, Emphasis і Contour, перемикач Filter Mode задає режим Lo-pass або Hi-pass. Регулятори Attack, Decay і Sustain впливають на частоту зрізу в часі, перемикач VCA Decay задає тривалість звучання ноти після відпускання клавіші, підтримка filter-keytracking керує глибиною фільтрації залежно від зіграної ноти. Модуляція фільтра вмикається перемикачем Filter Modulation і регулюється ручкою Mod Mix, а VCA можна перевантажити через ланцюг зворотного зв'язку (feedback circuit). Напівмодульна архітектура MODEL D не потребує патч-кабелів для роботи, синтезатор підключається по MIDI через DIN або USB і може встановлюватися в стандартний корпус Eurorack.

Основні переваги:

• Суто аналоговий сигнальний тракт: VCO, VCF, VCA та драбинчастий фільтр
• Схемотехніка "D Type" з підібраними транзисторами та JFET, резисторами 0.1% і конденсаторами з поліфеніленсульфіду
• 3 VCO з 5 формами хвилі та діапазоном налаштування 6 октав (LO, 32', 16', 8', 4', 2')
• 24 dB Ladder Filter з режимами Lo-pass та Hi-pass
• Filter-keytracking і модуляція фільтра через Mod Mix
• Напівмодульна архітектура без обов'язкової комутації патч-кабелями
• 16-Note Poly Chain для об'єднання синтезаторів до 16 голосів
• Встановлення в стандартний корпус Eurorack
• Підключення по MIDI через DIN та USB
• 29 ручок і 19 перемикачів

Технічні характеристики:

Тип: аналоговий монофонічний напівмодульний синтезатор

VCO: 3

Форми хвилі OSC1 і OSC2: triangular, triangular/saw, saw, square, wide pulse, narrow pulse

Форми хвилі OSC3: triangular, reverse saw, saw, square, wide pulse, narrow pulse

Діапазон налаштування VCO: 6 октав, LO, 32', 16', 8', 4', 2'

Фільтр: 24 dB Ladder Filter, режими Lo-pass / Hi-pass

Параметри фільтра: Cutoff Frequency, Emphasis, Contour

Envelope: Attack, Decay, Sustain, впливають на частоту зрізу в часі

VCA Decay: перемикач тривалості звучання ноти після відпускання клавіші

Filter-keytracking: підтримується

Модуляція фільтра: перемикач Filter Modulation, регулятор Mod Mix

Модулятори: Tune, Mod Depth, LFO Rate, Glide, Mod Mix

LFO: triangle або square, повністю аналоговий

Генератор шуму: перемикається Pink або White noise, вхід зовнішнього джерела модуляції 3.5 мм

Poly Chain: 16-Note Poly Chain, до 16-голосної поліфонії

Підключення: MIDI I/O і Thru через USB/MIDI DIN

Роз'єми: модуляційні та аудіовходи, керування частотою OSC1, зовнішнє керування cutoff, resonance і contour, Main Out, Phones з окремим регулюванням гучності

Корпус: встановлюється в стандартний Eurorack

Органи керування: 29 ручок, 19 перемикачів
