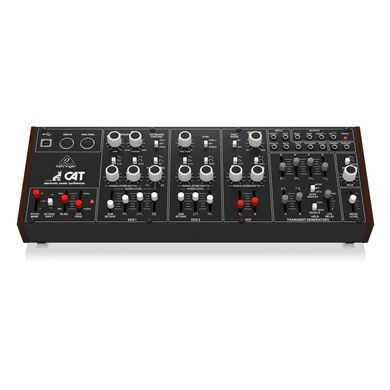

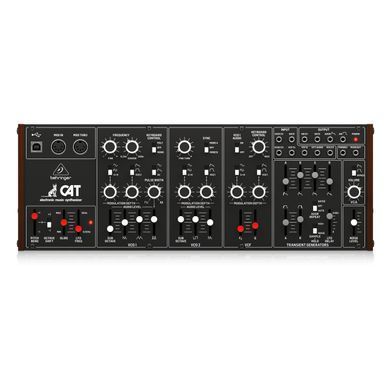

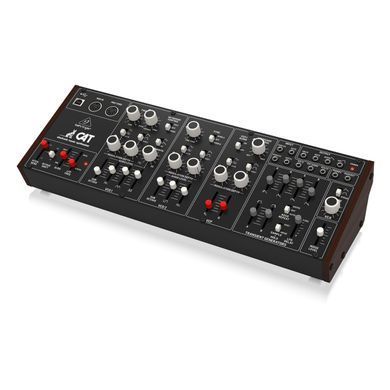

Синтезатор Behringer CAT

Behringer CAT — легендарний дуофонічний аналоговий синтезатор з двома VCO, данина синтезатору Cat 1975 року.

Клавіатура CAT формує дві керуючі напруги (control voltage), які подаються на два VCO, що дає дуофонічну та парафонічну (Duophonic/Paraphonic) роботу. Суто аналоговий сигнальний тракт побудований на VCO, VCF і VCA, а 4 перемикні й одночасні форми осцилятора розширюють звукову палітру. Ручки Fine і Coarse Frequency налаштовують VCO1 відносно VCO2, перемикач клавіатурного режиму Mono або Poly визначає поведінку голосів: у режимі Poly VCO1 генерує найвищу ноту, а VCO2 найнижчу, дозволяючи грати дві ноти одночасно, у режимі Mono VCO1 генерує найнижчу натиснуту ноту. Перемикач Sync на VCO2 синхронізує VCO1 з ним, об'єднуючи обидва генератори в одну складну форму хвилі, а сигнали VCO1 і VCO2 можна змішувати між собою.

Кожен VCO оснащений власними повзунками форм хвилі: Sub Octave, Sawtooth, Square, Triangle і Pulse, а перемикачі форми хвилі додають Sine, Square, Sample and Hold і модуляцію висоти тону, інтенсивність якої задається ручками Modulation Depth. Секція VCF включає VCO1 у звуковий тракт, повзунок Q підкреслює гармоніки, а повзунок Filter Cutoff працює як фільтр низьких частот. Transient Generator формує обвідну через повзунки Attack, Decay, Sustain і Release, а ADSR можна налаштувати на автоматичне повторення або тільки при утриманні клавіші. Перемикач Sample and Hold семплує налаштування VCO1 або, в режимі Noise, формує випадковий сигнал, а повзунок LFO Delay задає час виходу LFO на максимальний рівень після натискання клавіші. CAT приймає будь-який контролер по MIDI, повзунок Pitch Bend зсуває ноту на октаву вгору або вниз, а перемикач Octave Shift розширює діапазон до двох октав, повзунок Glide регулює швидкість переходу між нотами, повзунок LFO Freq керує частотою LFO і темпом повтору ADSR. Входи і виходи дозволяють подавати зовнішню керуючу напругу на VCO1, VCO2 і VCF, приймати зовнішній лінійний звуковий сигнал, а також підключати інші синтезатори через виходи Gate, ADSR, AR і Keyboard, функція 16-Note Poly Chain об'єднує кілька синтезаторів до 16-голосної поліфонії.

Основні переваги:

• Дуофонічна та парафонічна робота двох VCO
• 4 перемикні й одночасні форми осцилятора
• Режими клавіатури Mono і Poly з роздільним керуванням VCO1 і VCO2
• Sync-перемикач на VCO2 для складних форм хвилі
• Власні повзунки форми хвилі на кожному VCO: Sub Octave, Sawtooth, Square, Triangle, Pulse
• VCF-секція з повзунками Q і Filter Cutoff
• Transient Generator з Attack, Decay, Sustain, Release
• Sample and Hold з режимом Noise для випадкового сигналу
• 16-Note Poly Chain для об'єднання синтезаторів до 16 голосів
• 47 органів керування

Технічні характеристики:

Тип: легендарний дуофонічний аналоговий синтезатор

VCO: 2, з керуванням через Fine і Coarse Frequency

Поліфонія: Duophonic/Paraphonic, режими Mono і Poly

Форми осцилятора: 4 перемикні й одночасні

Форми хвилі VCO: Sine, Square, Sample and Hold, модуляція висоти тону

Повзунки форми хвилі: Sub Octave, Sawtooth, Square, Triangle, Pulse на кожному VCO

Sync: перемикач Sync на VCO2 синхронізує VCO1

VCF: секція фільтра з повзунками Q і Filter Cutoff, включає VCO1

Envelope: Transient Generator, Attack, Decay, Sustain, Release

ADSR: автоматичне повторення або тільки при утриманні клавіші

Sample and Hold: семплування VCO1 або режим Noise для випадкового сигналу

LFO: керування через повзунок LFO Freq і LFO Delay

Pitch Bend: зсув ноти на октаву, перемикач Octave Shift до двох октав

Glide: повзунок регулювання швидкості переходу між нотами

MIDI: прийом сигналу від будь-якого контролера

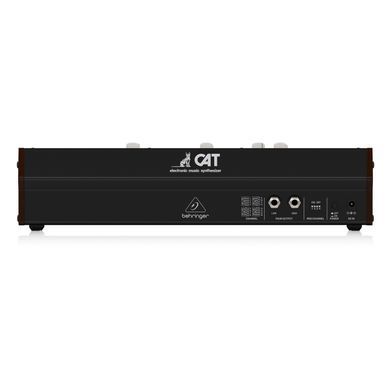

Входи/виходи: зовнішня керуюча напруга на VCO1, VCO2 і VCF, вхід зовнішнього лінійного аудіосигналу, виходи Gate, ADSR, AR, Keyboard

Poly Chain: 16-Note Poly Chain, до 16-голосної поліфонії

Органи керування: 47
